ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ


РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52645- 2006

(ИСО 4775:1984)





ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

ISO4775:1984

Hexagon nuts for high-strength structural bolting with large width across flats - Product grade В- Property classes 8 and 10



Москва

Стандартинформ

2007



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 410-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 4775:1984 «Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10» (ISO4775:1984 «Hexagonnutsforhigh-strengthstructuralboltingwithlargewidthacrossflats- ProductgradeВ - Propertyclasses8 and10») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



Содержание

1 Область применения

2 Нормативные ссылки

3 Конструкция и размеры

4 Технические требования

5 Обеспечение затяжки гаек на заданное усилие

6 Значения пробных нагрузок

7 Обозначение

8 Маркировка

Приложение А (обязательное) Размеры гаек уменьшенной высоты

Приложение Б (справочное) Теоретическая масса гаек (без защитного покрытия)

Приложение В (справочное) Разделы ИСО 4775:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

Приложение Г (справочное) Текст приложений А и В международного стандарта ИСО 4775:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение Д (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок



Введение

В настоящий стандарт включены дополнительные по отношению к требованиям международного стандарта ИСО 4775:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

- нормативные ссылки на национальные стандарты;

- размеры гаек с уменьшенной высотой;

- требования к толщине покрытия гаек;

- требования к значению коэффициента закручивания;

- примеры условного обозначения гаек с уменьшенной высотой и разными видами покрытия;

- теоретическая масса гаек.

В стандарт не включены приложения А и В ИСО 4775:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Техническиеусловия

Hexagon nuts for high-strength structural bolting with large width across flats.
Specifications

Дата введения - 2008-01-01



1 Область применения

Настоящий стандарт распространяется на высокопрочные шестигранные гайки с увеличенным размером под ключ (далее - гайки), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.



2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994) Гайки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.



3 Конструкция и размеры

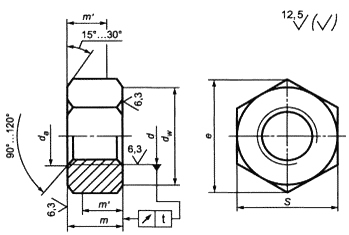

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1





Таблица 1- Общие размеры

В миллиметрах

d1)

М16

(М18)2)

М20

(М22)2)

М24

(М27)2)

М30

М36

М42

М48

р3)

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

da

Не менее

16

18

20

22

24

27

30

36

42

48

Не более

17,3

19,4

21,6

23,8

25,9

28,2

32,4

38,9

45,4

51,8

dw

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

24,9

27

31,4

33,3

38,0

42,8

46,5

55,9

58,5

67,5

m4)

Не более

17,1

18

20,7

23,6

24,2

27,6

30,7

36,6

42

48

Не менее

16,4

16,9

19,4

22,3

22,9

26,3

29,1

35,0

40,4

46,4

m'

Не менее

13,1

13,5

15,5

17,8

18,3

21,0

23,3

28,0

31,5

36

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26,16

29

33

35

40

45

49

58,8

63,1

73,1

е

Не менее

29,6

35

37,29

39,55

45,2

50,85

55,37

66,44

72,1

83,4

1)Диаметр резьбы.

2)Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3)Р - шаг резьбы.

4)Допускается применение гаек уменьшенной высоты при соответствующем обосновании. Размеры гаек уменьшенной высоты приведены в приложении А.

Примечание - Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.



Гайки могут быть изготовлены без покрытия или с металлическими и неметаллическими покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.





Таблица 2- Предельная толщина покрытия

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

М16

25

(М27)

40

(М18)

30

М30

50

М20

М36

(М22)

М42

М24

40

М48



Теоретическая масса гаек приведена в приложение Б.



4 Технические требования

Таблица 3- Технические требования

Материал

Сталь1)

Резьба

Поле допуска

2)

Национальный стандарт

ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности3), 4)

6

8

9

10

12

Национальный стандарт

ГОСТ Р 52643, ГОСТ Р 52628

Допуски

Класс точности

В

Национальный стандарт

ГОСТ 1759.1

Качество поверхности

Национальный стандарт

ГОСТ 1759.3-83

Покрытия

Нормальное

Черная оксидная пленка5)

Произвольное6)

Цинковое термодиффузионное по ГОСТ Р 9.316

Металлическое или неметаллическое неорганическое по ГОСТ 9.306

Приемка

ГОСТ Р 52643

Соответствующие болты

ГОСТ Р 52644

Соответствующие шайбы

ГОСТ Р 52646

1)Рекомендуемые марки стали приведены в ГОСТ Р 52643.

2)Допуск на резьбы гаек для нанесения термодиффузионного цинкового покрытия не изменяется.

3)Рекомендуемые классы прочности для гаек с резьбой различного диаметра и изготовленных из стали различных марок приведены в ГОСТ Р 52643.

4)Значения испытательных нагрузок приведены в ГОСТ Р 52643.

5)Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

6)Во избежание водородного охрупчивания не рекомендуется наносить покрытия электролитическим способом и способом окунания в расплав (горячим способом).





5 Обеспечение затяжки гаек на заданное усилие

Для обеспечения затяжки гаек на расчетное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и гайки.

Гайки считают годными к применению, если диапазон коэффициента закручивания комплекта из болта и гайки составляет:

- для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643: 0,14-0,20;

- для крепежных изделий с произвольным покрытием: 0,11-0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643.



6 Значения пробных нагрузок

Значения испытательных нагрузок приведены в ГОСТ Р 52643.



7 Обозначение

Условное обозначение гаек выполняют в соответствии с ГОСТ 1759.0.

Примеры условного обозначения гаек:

Гайка с резьбой диаметром d= 24 мм, класса прочности 10 без покрытия:

Гайка М24.10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d= 20 мм, класса прочности 9 с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316толщиной 10 мкм:

Гайка М20.9 ТД10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d= 22 мм, класса прочности 10 с неметаллическим химическим фосфатным покрытием по ГОСТ 9.306толщиной 5 мкм:

Гайка М22 хим. фос 5 ГОСТ Р 52645-2006



8 Маркировка

Маркировку выполняют выпуклой или вдавленной на одной из опорных поверхностей гайки, не соприкасающейся с шайбой.

Маркировка включает в себя:

- обозначение класса прочности;

- букву S для обозначения высокопрочной шестигранной гайки с увеличенным размером под ключ;

- идентификационную маркировку изготовителя.

При специальном обосновании гайку допускается не маркировать.
